Winkel-Einschraubverschraubungen

aus Edelstahl 1.4571

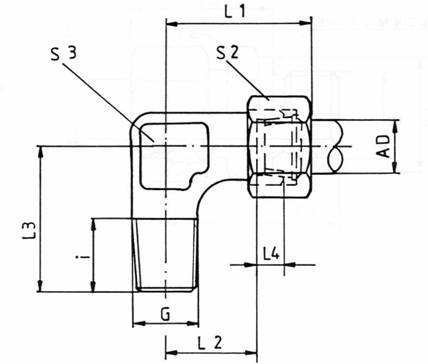

Winkel-Einschraubverschraubungen

Einschraubgewinde: WW-Rohrgewinde (keg.),

L1 ist Ungefδhrmaί bei angezogener άberwurfmutter



ND

AD

G

S2

S3

L1

L2

L3

L4

i

Bestell-Nr.:







250

6

8

10

12

15

G 1/8“ keg

G 1/4’“ keg

G 1/4“ keg

G 3/8“ keg

G 1/2“ keg

14

17

19

22

27

27

29

30

32

36

27

29

30

32

36

12

14

15

17

21

20

26

27

28

34

7

7

7

7

7

8

12

12

12

14

WEV   6 LR 1/8“

WEV   8 LR 1/4“

WEV 10 LR 1/4“

WEV 12 LR 3/8”

WEV 15 LR 1/2”



160

18

G 1/2” keg

32

24

40

23,5

36

7,5

14

WEV 18 LR 1/2”







630

6

8

10

12

14

G 1/4’“ keg

G 1/4“ keg

G 3/8“ keg

G 3/8“ keg

G 1/2“ keg

17

19

22

24

27

14

17

19

22

19

31

32

34

38

40

16

17

17,5

21,5

22

26

27

28

28

32

7

7

7,5

7,5

8

12

12

12

12

14

WEV   6 SR 1/4”

WEV   8 SR 1/4”

WEV 10 SR 3/8”

WEV 12 SR 3/8”

WEV 14 SR 1/2“



400

16

G 1/2“ keg

30

24

43

24,5

32

8,5

14

WEV 16 SR 1/2“




Weitere Abmessungen auf Anfrage!
